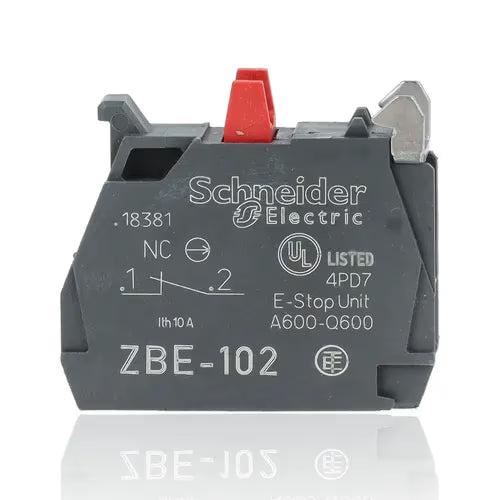

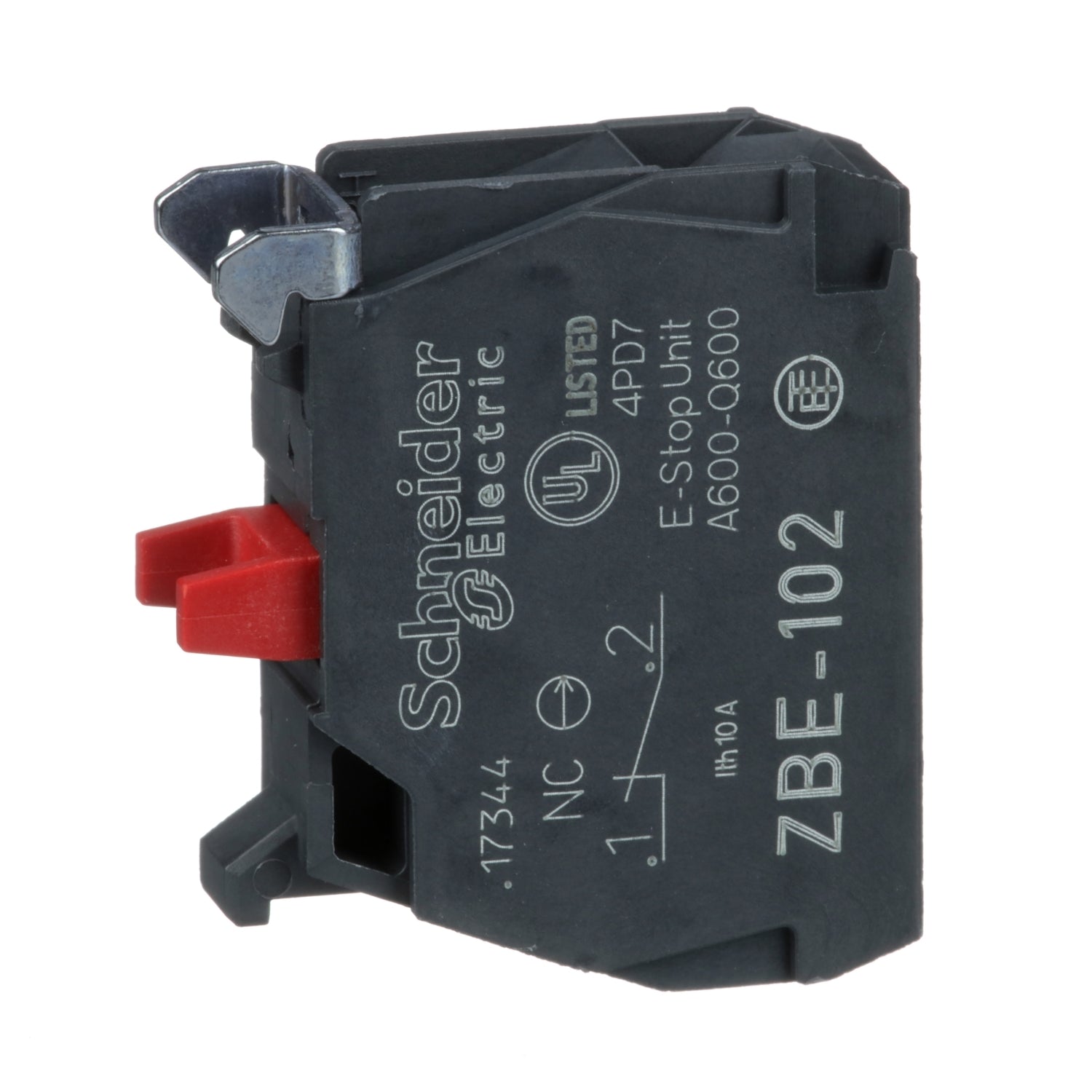

SCHNEIDER ZBE102 - Elemento di contatto - ZBE Ø22 - 1NC

SCHNEIDER - ZBE102

Elemento di contatto - ZBE Ø22 - 1NC SCHNEIDER (ZBE102) - Scopri qualità e affidabilità.

• Grado di protezione IP20 conforme a IEC 6052
• Funzionamento dei contatti: ad apertura lenta
• Tipo blocco contatti: singolo
• Uso contatti: contatti standard
• Peso 0,011 kg
• Composizione e tipo di contatti: 1 NC
• Corsa di funzionamento: 1,5 mm (NC con modifica dello stato elettrico), 4,3 mm (corsa totale)
• Forza di funzionamento: 2 N NC con modifica dello stato elettrico
• Durata meccanica: 10000000 cicli
• Coppia di serraggio: 0,8…1,2 Nm conforme a EN 60947-1
• Materiale contatti: Lega d'argento (Ag/Ni)
• Protezione contro i cortocircuiti: 10A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1
• Corrente termica convenzionale in aria [Ith]: 10A conforme a EN/IEC 60947-5-1
• Montaggio elementi di contatto o luminosi: Montaggio anteriore diretto sul pulsante
• Trattamento di protezione: TH
• Temperatura di stoccaggio: -40/+70 °C
• Temperatura ambiente operativa: -40/+70 °C
• Resistenza alle vibrazioni: 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6
• Apertura positiva: con conforme a EN/IEC 60947-5-1 appendice K
• Tensione nominale di isolamento [Ui]: 600V (grado di inquinamento 3) conforme a EN 60947-1
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN 60947-1

Connessioni – morsetti:

• Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN 60947-1
• Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a EN 60947-1

Tenuta agli urti:

• 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
• 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27

Corrente nominale di impiego [Ie]:

• 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1
• 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1
• 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
• 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
• 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
• 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-

Durata elettrica:

• 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli="" h="" fattore="" di="" carico:="" 0="" 5="" conforme="" a="" en="" iec="" 60947-5-1="" appendice="" c="" li="">
• 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli="" h="" fattore="" di="" carico:="" 0="" 5="" conforme="" a="" en="" iec="" 60947-5-1="" appendice="" c="" li="">
• 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli="" h="" fattore="" di="" carico:="" 0="" 5="" conforme="" a="" en="" iec="" 60947-5-1="" appendice="" c="" li="">
• 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli="" h="" fattore="" di="" carico:="" 0="" 5="" conforme="" a="" en="" iec="" 60947-5-1="" appendice="" c="" li="">
• 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli="" h="" fattore="" di="" carico:="" 0="" 5="" conforme="" a="" en="" iec="" 60947-5-1="" appendice="" c="" br="">


Forma della testa (vite):

• Testa a croce compatibile con pozidriv No 1 cacciavite
• Scanalato compatibile con piatto Ø 4 mm cacciavite
• Scanalato compatibile con piatto Ø 5,5 mm cacciavite
