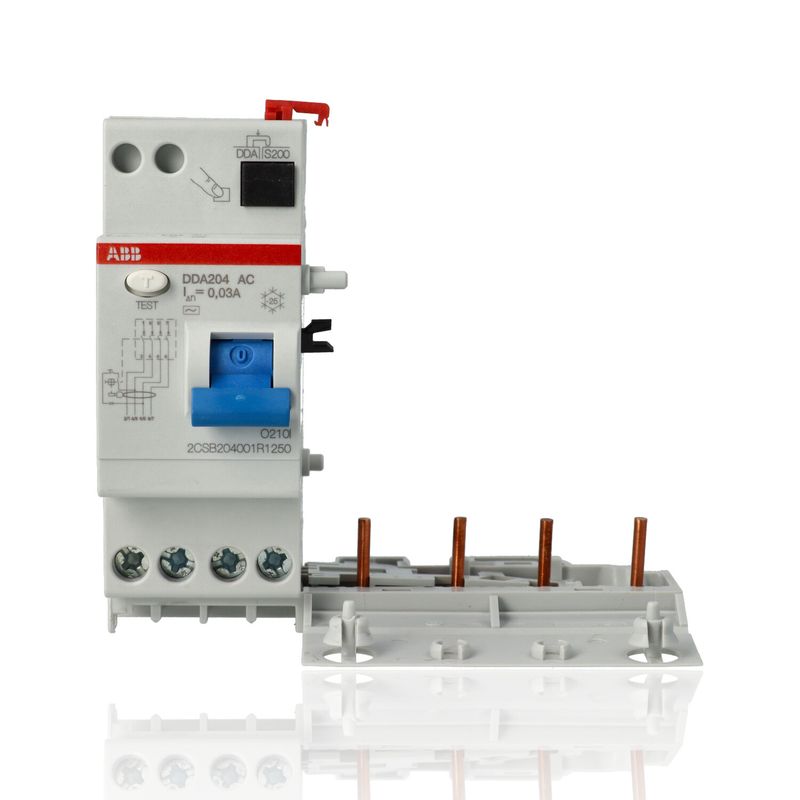

ABB B427939 - Blocco Differenziale ABB DDA204 4P 25A 30mA AC System pro M

ABB - B427939

Blocco Differenziale ABB DDA204 4P 25A 30mA AC System pro M

ABB B427939 e' il blocco differenziale modulare della serie DDA204 (DDA200) a 4 poli con corrente nominale 25A e sensibilita' 30mA di tipo AC, da abbinare a un interruttore magnetotermico ABB della serie S200, S200 L, S200 M o S200 P a 4 poli per ottenere un magnetotermico differenziale completo. Soluzione affidabile per la protezione contro contatti indiretti e fughe di corrente in impianti residenziali, terziari e commerciali.

Caratteristiche Principali

• Configurazione 4 poli compatibile con magnetotermici S200 4P
• Sensibilita' differenziale 30mA per protezione contro contatti indiretti
• Tipo AC per rilevazione di correnti differenziali sinusoidali
• Tensione nominale 230/400V con frequenza 50/60Hz
• Tensione di tenuta agli impulsi 4kV
• Conformita' alle norme IEC 61009-1 e EN 61009-1

Specifiche Tecniche

• Numero poli: 4 (tetrapolare)
• Corrente nominale: 25 A
• Sensibilita' differenziale Idn: 30 mA
• Tipo: AC (correnti differenziali sinusoidali)
• Tensione: 230/400V AC
• Codice ABB: 2CSB204001R1250

Compatibilita' e Installazione

Il blocco DDA204 B427939 si applica frontalmente sui magnetotermici della serie S200 di ABB a 4 poli per realizzare un dispositivo magnetotermico differenziale completo da installare su guida DIN. Indicato per la protezione contro contatti indiretti e dispersioni di corrente verso terra in impianti residenziali, terziari e commerciali, in conformita' alla norma CEI 64-8. La sensibilita' 30mA e' tipica per protezioni di prese di servizio e illuminazione in luoghi ordinari, mentre il tipo AC e' adatto a circuiti senza componenti elettronici significativi a valle.
