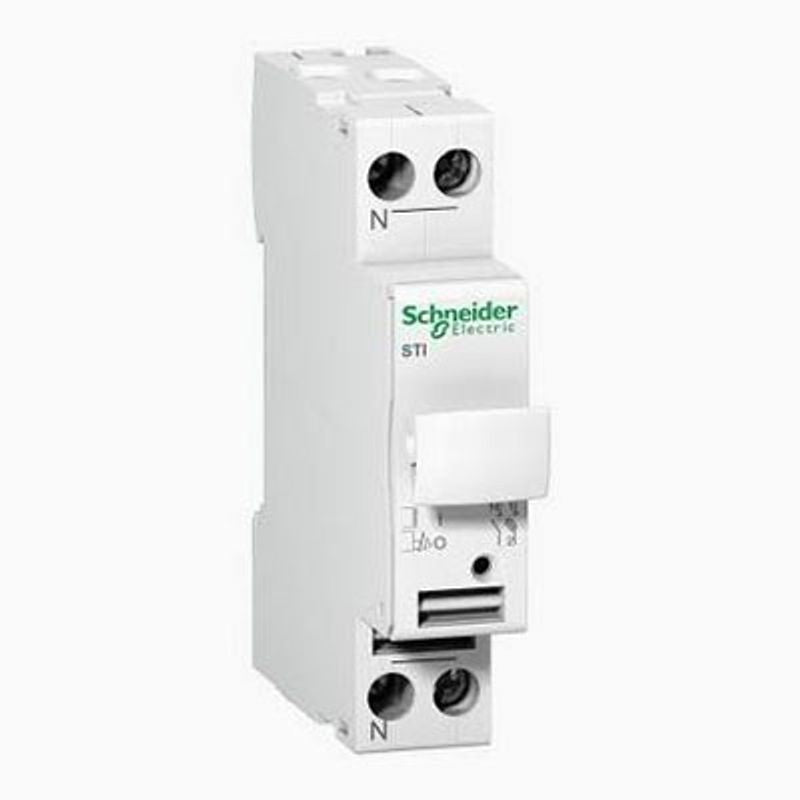

SCHNEIDER A9N15646 - Base Portafusibile Acti9 STI 1P+N 25A 10,3x38 500VAC

SCHNEIDER - A9N15646

Base Portafusibile Acti9 STI 1P+N 25A 10,3x38 500VAC

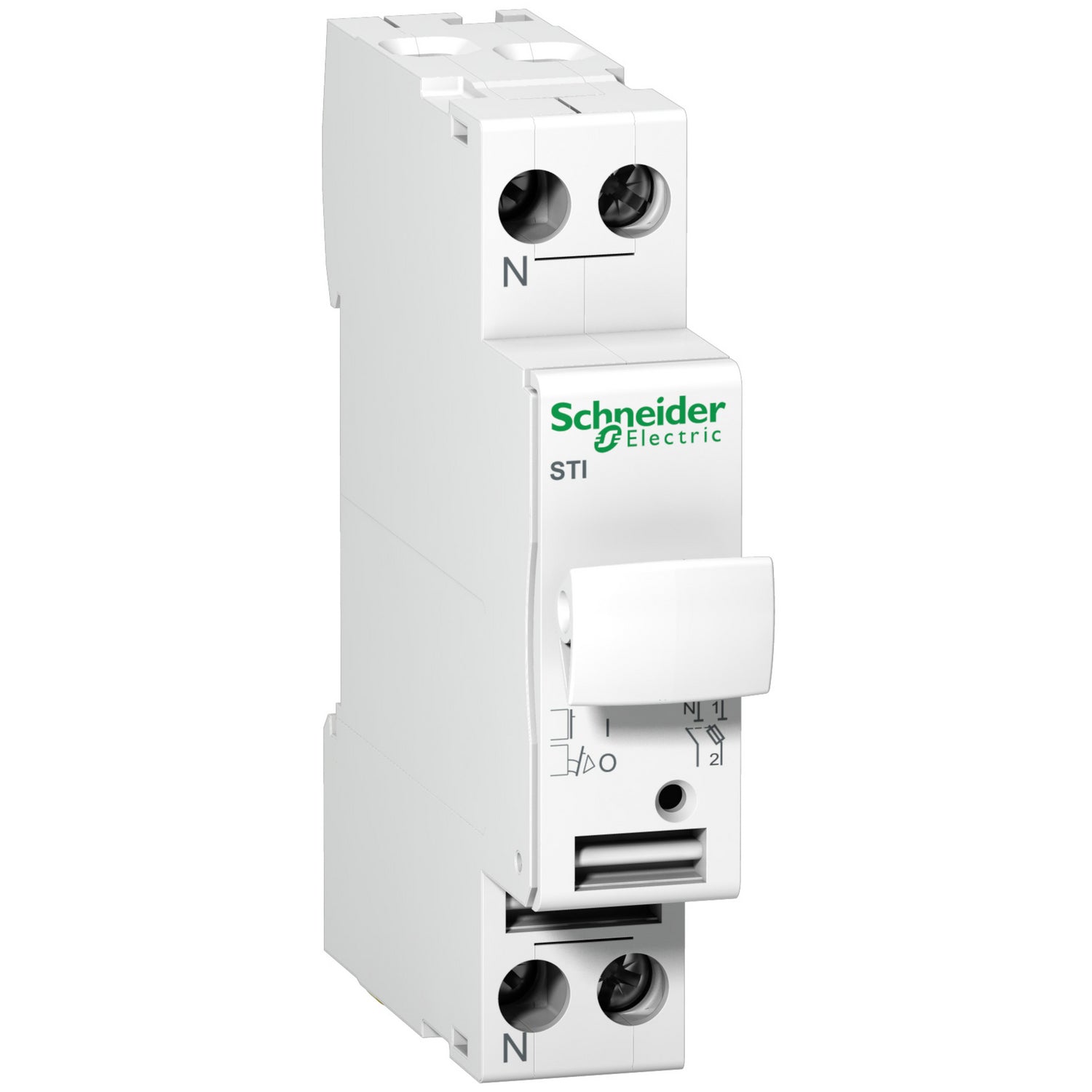

Schneider A9N15646 e' la base portafusibile sezionatore della serie Acti9 STI a 1P+N con corrente massima 25A, tensione di impiego 500VAC e cassetto estraibile per fusibili cilindrici 10,3x38 mm. Soluzione professionale per la protezione di circuiti monofase con sezionamento del neutro tramite fusibile, indicata per applicazioni terziarie e industriali con elevato potere di interruzione richiesto dai fusibili gG o aM.

Caratteristiche Principali

• Base portafusibile sezionatore con cassetto estraibile
• Configurazione 1P+N per circuiti monofase con neutro
• Compatibile con fusibili cilindrici 10,3x38 mm
• Compatibile con fusibili gG (uso generale) e aM (motori)
• Tensione di impiego 500V AC su entrambi i poli
• Indicatore frontale di presenza fusibile sul cassetto

Specifiche Tecniche

• Tipo: base portafusibile STI sezionabile
• Numero poli: 1P+N
• Corrente massima: 25 A
• Tensione nominale: 500 V AC
• Tipo fusibile: 10,3x38 mm cilindrico
• Numero moduli DIN: 1

Compatibilita' e Installazione

La base A9N15646 e' destinata all'installazione su guida DIN in centralini e quadri di distribuzione modulari, in conformita' alla norma IEC EN 60947-3 per sezionatori. Tipicamente impiegata per realizzare protezioni dedicate con fusibili in linee monofase di distribuzione, alimentazione di trasformatori di piccola potenza, circuiti di comando, motori monofase di taglia ridotta e tutte le applicazioni in cui sia richiesto un dispositivo di protezione con fusibile sezionabile per facile manutenzione. Il fusibile non e' incluso e va ordinato separatamente.
