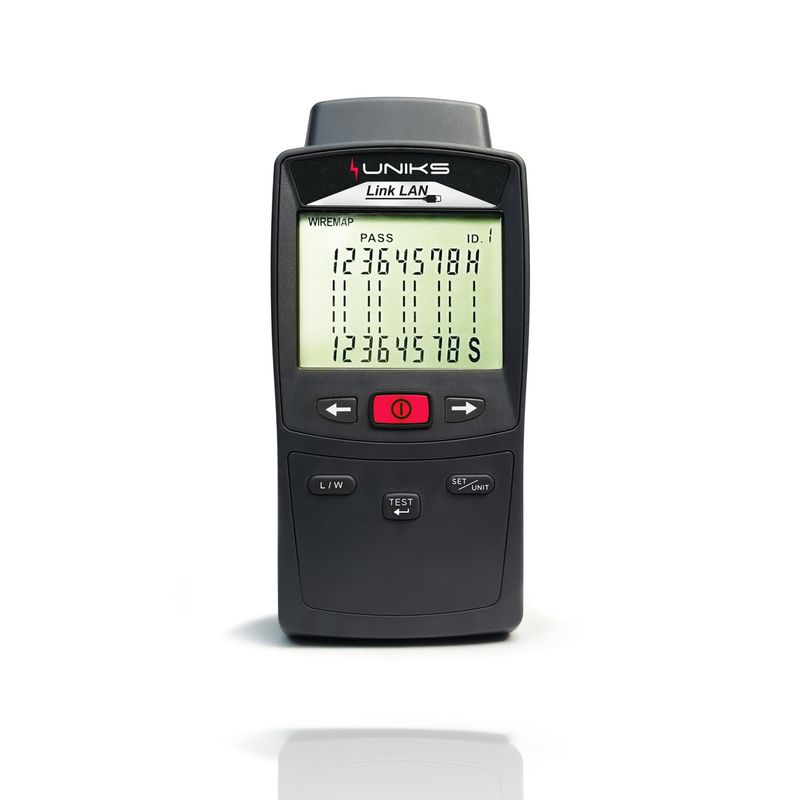

UNIKS UNKLINKLAN - Strumento Portatile per verifica Cavi di Rete LAN

UNIKS - UNKLINKLAN

Strumento Portatile per verifica Cavi di Rete LAN UNIKS (UNKLINKLAN) - Scopri qualità e affidabilità.

Uniks LINK LAN è in grado di rilevare e indicare a display la presenza di errate connessioni su cavi di reti LAN (coppie incrociate, splittate, invertite, aperte, in cortocircuito, ecc…) sia di tipo UTP (non schermati) sia di tipo STP o FTP (schermati).

Uniks LINK LAN consente inoltre di effettuare anche la misura della lunghezza del cavo e salvare i risultati dei test nella propria area di memoria interna. Ogni modello dispone di più unità remote in dotazione e sono in grado di riconoscerne altre (opzionali) in modo da realizzare una efficace azione di localizzazione di diversi punti all’interno di un quadro di permutazione eseguendo i test molto rapidamente con l’ausilio di un solo operatore.

Uniks LINK LAN è l’ideale per ogni installatore che necessita di strumenti semplici ed efficaci per l’esecuzione di controlli preliminari e verifiche su installazioni di reti LAN con connettori tipo RJ45.

Funzioni:

• Impostazioni tipo di cavo
• Descrizione coppie splittate
• Test con uso di più unità remote
• Misura della lunghezza del cavo
• Calibrazione della lunghezza del cavo
• Impostazione unità di misura lunghezza del cavo

Errore di coppie splittate:

La condizione di errore coppie splittate (SPLIT PAIRS) è dato dallo scambio di due conduttori appartenenti a coppie diverse.
La corrispondenza Pin a Pin è mantenuta, ma fisicamente i cavi delle coppie sono incrociati.
Le due coppie così incrociate s’influenzano l’un l’altra rendendo difficoltoso, se non addirittura impossibile lo scambio di dati ad alta frequenza/velocità.

Risultati test di mappature:

Il test permette di eseguire la verifica della mappatura dei cavi di rete LAN, CAT5 e CAT6, di tipo UTS e STP con connettore RJ45 rilevando eventuali errori di cablaggio.
