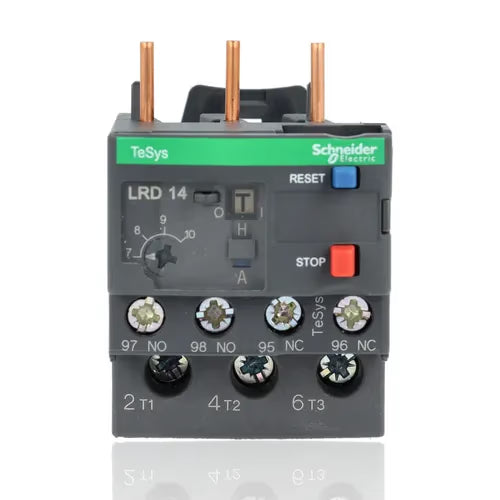

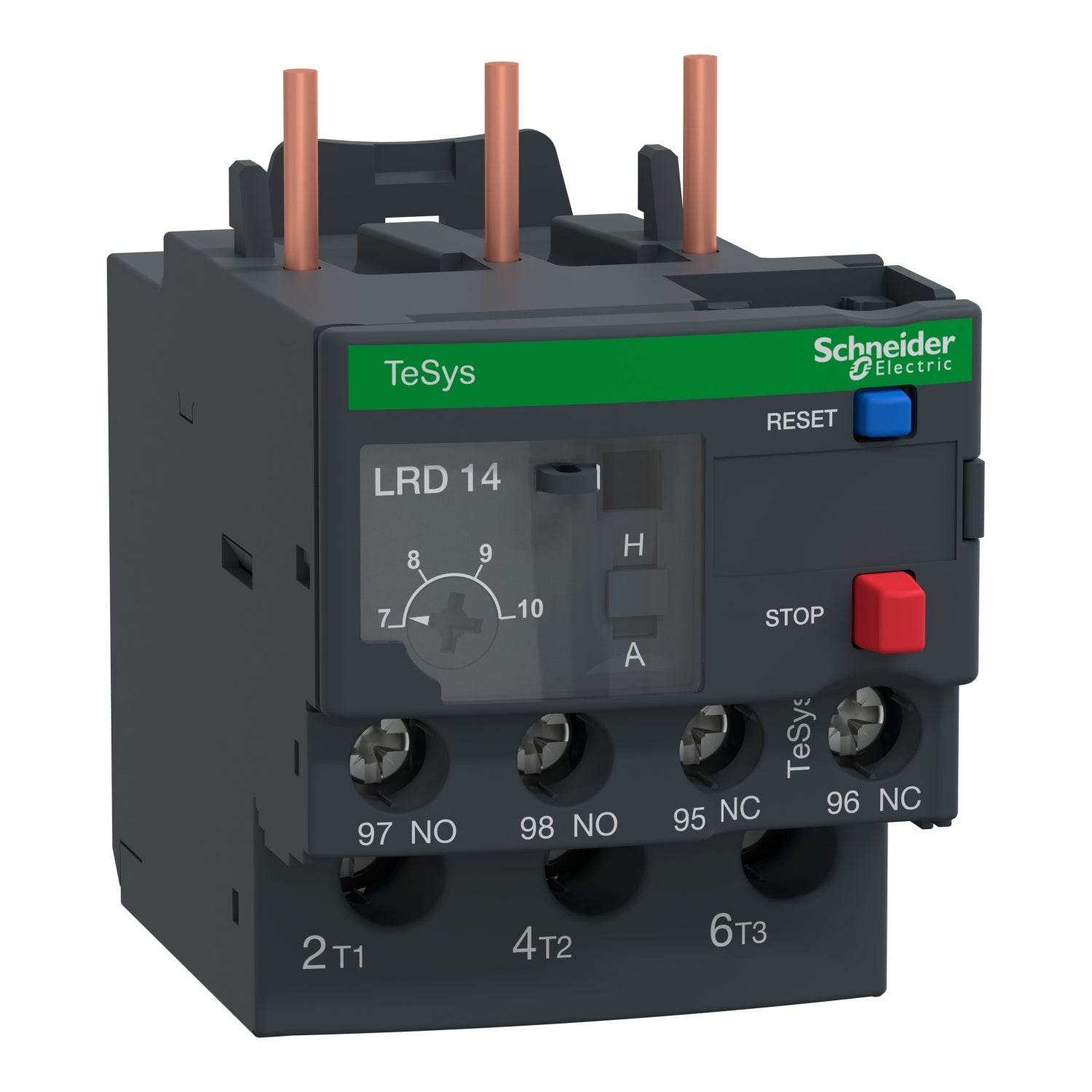

SCHNEIDER LRD14 - Relè sovraccarico termico per motore TeSys - 7...10 A - Classe 10A

SCHNEIDER - LRD14

Relè sovraccarico termico per motore TeSys - 7...10 A - Classe 10A SCHNEIDER (LRD14) - Scopri qualità e affidabilità.

• Tipo di rete: CA-DC
• Classe di sgancio per sovraccarico termico: classe 10A conforme a IEC 60947-4-1
• Campo di regolazione protezione termica: 7…10 A
• Tensione nominale di isolamento [Ui]:
  Circuito di potenza: 600 V conforme a CSA
  Circuito di potenza: 600 V conforme a UL
  Circuito di potenza: 690 V conforme a IEC 60947-4-1


• Frequenza di rete: 0...400 Hz
• Soglia di sgancio: 1,14 +/-0,06 Ir conforme a IEC 60947-4-1
• Composizione contatto ausiliario: 1 NO + 1 NC
• Corrente termica convenzionale in aria [Ith]: 5A per circuito segnalazione
• Corrente ammessa:
  3 A a 120 V AC-15 per circuito segnalazione
  0,22 A a 125 V DC-13 per circuito segnalazione
• Tensione nominale di impiego [Ue]: 690 V "CA" 0...400 Hz per Circuito di potenza conforme a IEC 60947-4-1
• Calibro del fusibile associato:
  4 A gG for circuito segnalazione
  4 A BS for circuito segnalazione
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV
• Sensibilità mancanza di fase: Corrente di sgancio 130 % di Ir su due fasi, l'ultima a 0
• Connessioni – morsetti:
  Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile senza terminazione cavo
  Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile con terminazione cavo
  Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² solido
  Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1,5…10 mm² flessibile senza terminazione cavo
  Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…4 mm² flessibile con terminazione cavo
  Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…6 mm² solido
• Coppia di serraggio:
  Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite
  Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite


• Tenuta climatica: Conforme a IACS E10
• Grado di protezione: IP20 conforme a IEC 60529
• Temperatura ambiente di funzionamento: -20…60 °C senza riduzione conforme a IEC 60947-4-1
• Temperatura di stoccaggio: -60/+70 °C
• Tenuta al fuoco: V1 conforme a UL 94
• Robustezza meccanica:
  Vibrazioni: 6 Gn conforme a IEC 60068-2-6
  Urti: 15 Gn per 11 ms conforme a IEC 60068-2-7
• Resistenza dielettrica: 1,89 kV a "50 Hz" conforme a IEC 60947-1


• Supporto di montaggio:
  Piastra, con accessori specifici
  Rail, con accessori specifici
  Sotto il contattore

• Dimensioni e peso (larghezza, altezza, profondità): 66x45x70 mm
• Peso: 0,124 kg
