SCHNEIDER LC1D09BD - Contattore 9A 24VCC

SCHNEIDER - LC1D09BD

Contattore 9A 24VCC SCHNEIDER (LC1D09BD) - Scopri qualità e affidabilità.

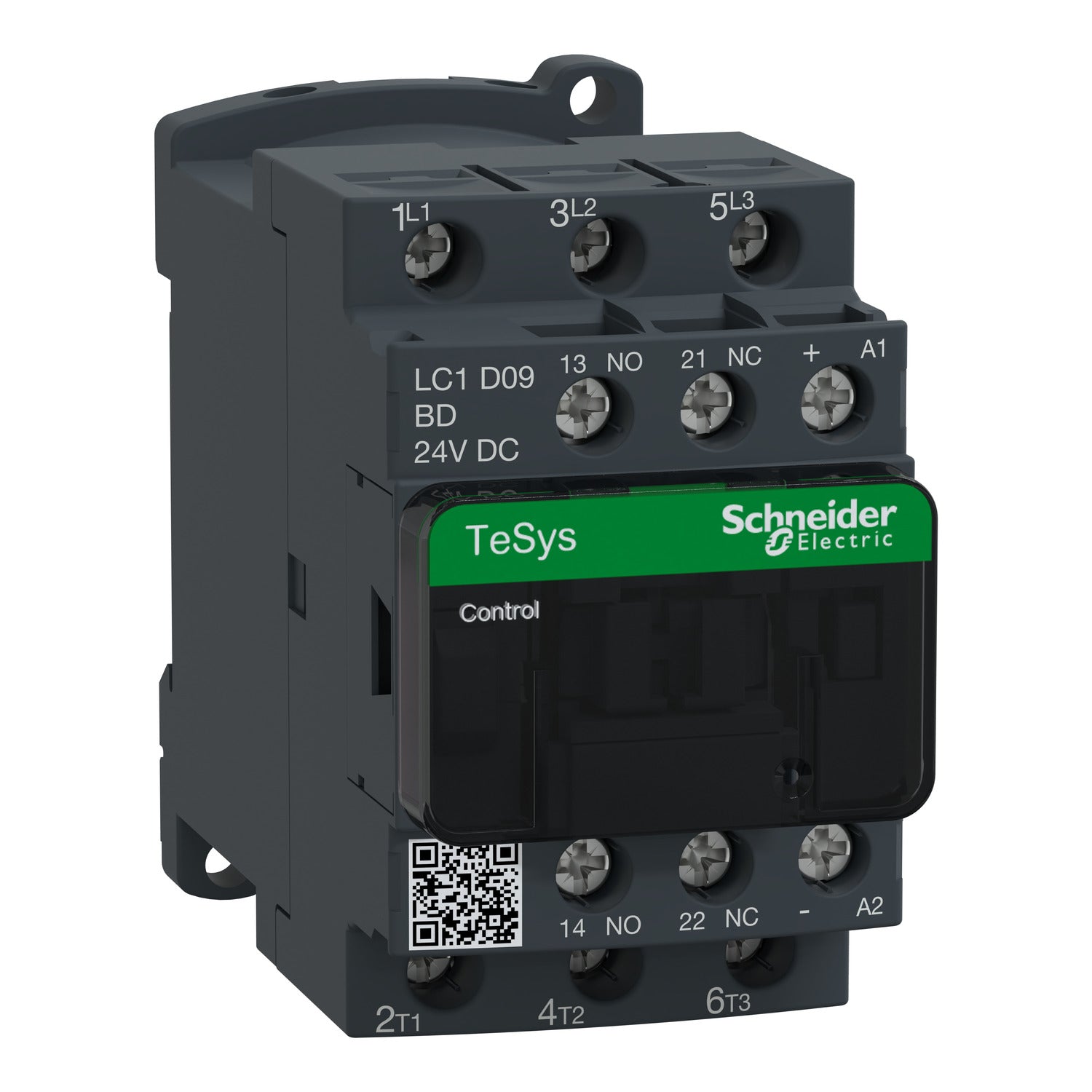

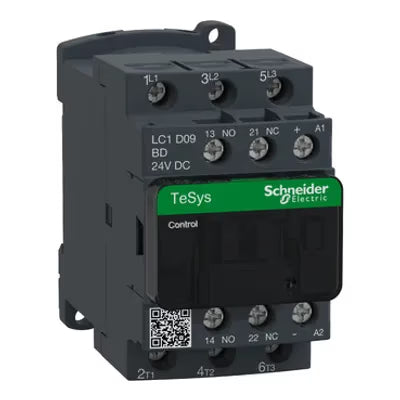

LC1D09BD è un contattore compatto a 3 poli della linea TeSys D di Schneider Electric, progettato specificamente per applicazioni motori.
Grazie al suo design compatto e al montaggio su guida DIN, offre un'installazione agevole, e grazie al contatto a specchio NC certificato, permette una gestione affidabile dei carichi elettrici e versatile in applicazioni di sicurezza.
Certificato secondo standard internazionali e disponibile in tutto il mondo, è una soluzione affidabile per una vasta gamma di applicazioni industriali e commerciali.

Caratteristiche:

• Tensione nominale di impiego [Ue]:
  <= 690 V CA 25...400 Hz Circuito di potenza:
  <= 300 V DC Circuito di potenza:
• Corrente nominale di impiego [Ie]:
  9 A (at <60 °C) at <= 440 V CA AC-3 for Circuito di potenza
  25 A (at <60 °C) at <= 440 V CA AC-1 for Circuito di potenza
  9 A (at <60 °C) at <= 440 V CA AC-3e for Circuito di potenza
• Potenza motore [kW]:
  2,2 kW at 220...230 V CA 50/60 Hz (AC-3)
  4 kW at 380...400 V CA 50/60 Hz (AC-3)
  4 kW at 415...440 V CA 50/60 Hz (AC-3)
  5,5 kW at 500 V CA 50/60 Hz (AC-3)
  5,5 kW at 660...690 V CA 50/60 Hz (AC-3)
  2,2 kW at 400 V CA 50/60 Hz (AC-4)
  2,2 kW at 220...230 V CA 50/60 Hz (AC-3e)
  4 kW at 380...400 V CA 50/60 Hz (AC-3e)
  4 kW at 415...440 V CA 50/60 Hz (AC-3e)
  5,5 kW at 500 V CA 50/60 Hz (AC-3e)
  5,5 kW at 660...690 V CA 50/60 Hz (AC-3e)
• Capacità di interruzione nominale: 250 A at 440 V for Circuito di potenza conforming to IEC 60947
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947
• Durata meccanica: 30 Mcicli

• durata elettrica:
  0,6 Mcicli 25 A AC-1 a Ue <= 440 V
  2 Mcicli 9 A AC-3 a Ue <= 440 V
  2 Mcicli 9 A AC-3e a Ue <= 440 V

• Coppia di serraggio: 1,7 Nm - su morsetti di fissaggio a vite
• Composizione contatto ausiliario: 1 NO + 1 NC
• Tensione minima di commutazione: 17 V for circuito segnalazione
• Corrente minima di commutazione: 5 mA for circuito segnalazione
• grado di protezione IP: IP20 Lato frontale conforme a CEI 60529
• Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1
• Misure (altezza, larghezza, profondità): 77x45x95 mm
