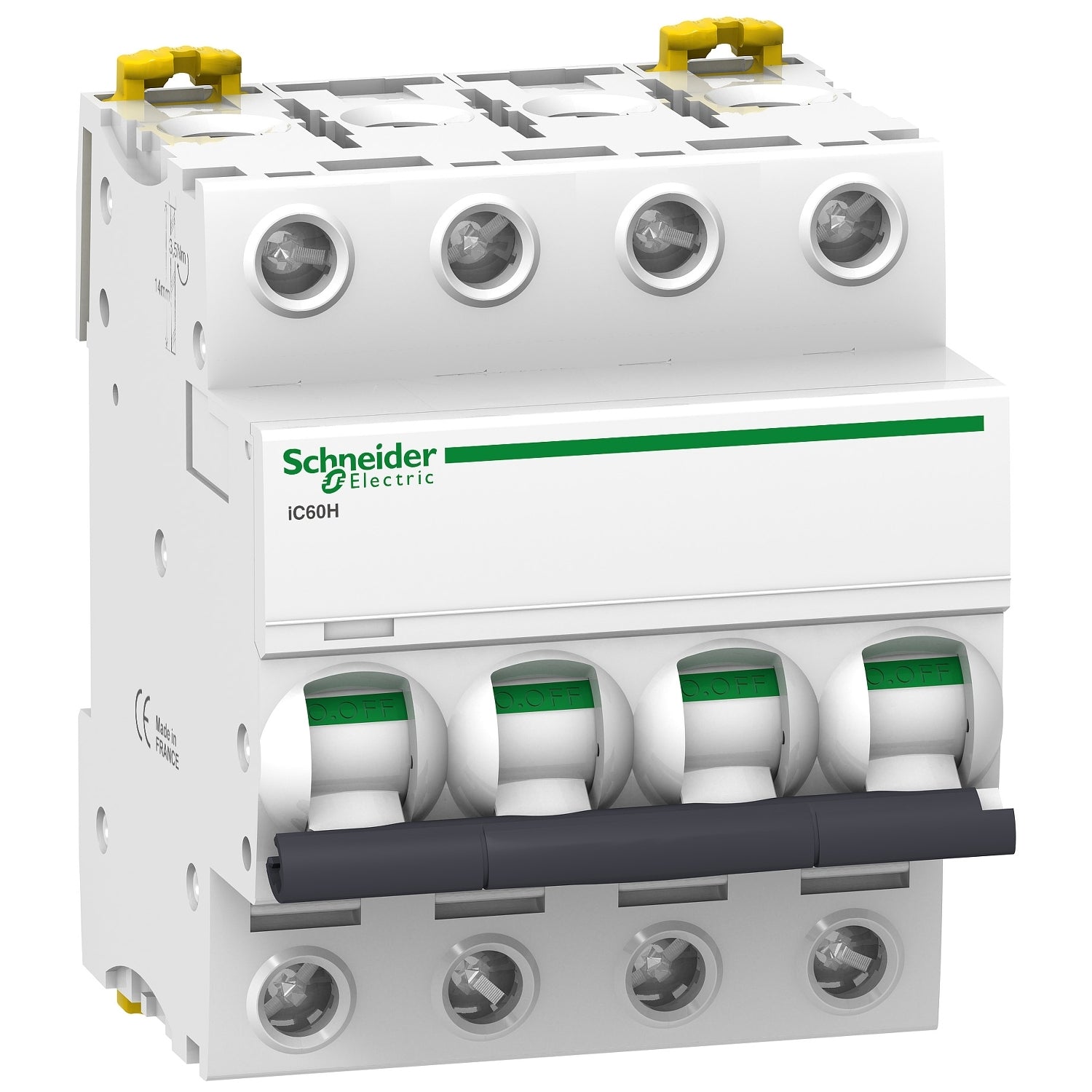

SCHNEIDER A9F89432 - Magnetotermico Acti9 iC60H 4P C 32A 10000A 15kA

SCHNEIDER - A9F89432

Magnetotermico Acti9 iC60H 4P C 32A 10000A 15kA

Schneider A9F89432 e' l'interruttore magnetotermico modulare della serie Acti9 iC60H a 4 poli (tetrapolare) con curva di intervento C, corrente nominale 32A e potere di interruzione 10000A (10kA) secondo IEC 60898-1. La versione H della gamma iC60 offre un potere di interruzione superiore (15kA Icu IEC 60947-2) rispetto alla versione N, indicata per impianti terziari, commerciali e industriali con elevati cortocircuiti presunti.

Caratteristiche Principali

• Configurazione 4P con curva C per circuiti trifase con neutro
• Corrente nominale 32A per protezione di carichi trifase importanti
• Potere di interruzione Icn 10000A a 400V (IEC 60898-1)
• Potere di interruzione ultimo Icu 15kA a 400V (IEC 60947-2)
• Indicatore VisiTrip che evidenzia visivamente il circuito intervenuto
• Banda verde VisiSafe per apertura fisica e sicura dei contatti

Specifiche Tecniche

• Numero poli: 4 (tetrapolare)
• Curva di intervento: C (5-10 In)
• Corrente nominale: 32 A
• Potere di interruzione Icn: 10000 A (IEC 60898-1)
• Potere di interruzione Icu: 15kA a 400V (IEC 60947-2)
• Norme: IEC 60898-1, IEC 60947-2 - 4 moduli DIN

Compatibilita' e Installazione

L'interruttore A9F89432 e' destinato all'installazione su guida DIN in centralini e quadri di distribuzione modulari, ed e' compatibile con tutta la gamma di accessori Acti9 di Schneider Electric come blocchi differenziali Vigi, contatti ausiliari OF e SD, comandi motorizzati e dispositivi di segnalazione. La versione iC60H e' indicata per la protezione di linee trifase con neutro principali, alimentazione di motori asincroni di taglia importante, climatizzazione trifase, sottoquadri di reparto e tutte le applicazioni terziarie e industriali con elevati cortocircuiti presunti.
