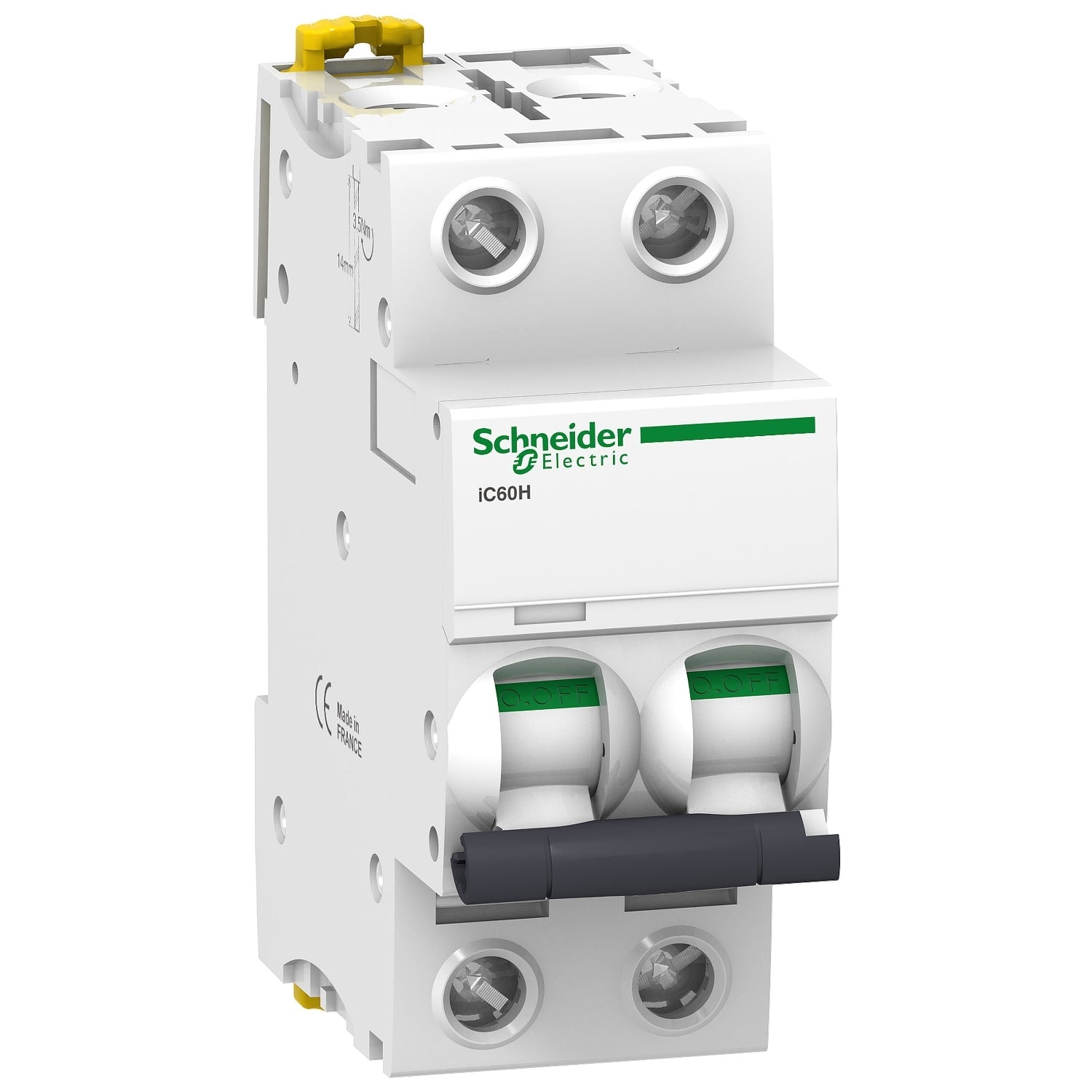

SCHNEIDER A9F89210 - Magnetotermico Acti9 iC60H 2P C 10A 10000A 15kA

SCHNEIDER - A9F89210

Magnetotermico Acti9 iC60H 2P C 10A 10000A 15kA

Schneider A9F89210 e' l'interruttore magnetotermico modulare della serie Acti9 iC60H a 2 poli (bipolare) con curva di intervento C, corrente nominale 10A e potere di interruzione 10000A (10kA) secondo IEC 60898-1. La versione H della gamma iC60 offre un potere di interruzione superiore (15 kA Icu IEC 60947-2) rispetto alla versione N, indicata per impianti terziari, commerciali e industriali con elevati cortocircuiti presunti.

Caratteristiche Principali

• Configurazione 2P con curva C per circuiti generali e illuminazione
• Corrente nominale 10A per protezione di carichi standard
• Potere di interruzione Icn 10000A a 400V (IEC 60898-1)
• Potere di interruzione ultimo Icu 15kA a 400V (IEC 60947-2)
• Indicatore VisiTrip che evidenzia visivamente il circuito intervenuto
• Banda verde VisiSafe per apertura fisica e sicura dei contatti

Specifiche Tecniche

• Numero poli: 2 (bipolare)
• Curva di intervento: C (5-10 In)
• Corrente nominale: 10 A
• Potere di interruzione Icn: 10000 A (IEC 60898-1)
• Potere di interruzione Icu: 15kA a 400V (IEC 60947-2)
• Norme: IEC 60898-1, IEC 60947-2 - 2 moduli DIN

Compatibilita' e Installazione

L'interruttore A9F89210 e' destinato all'installazione su guida DIN in centralini e quadri di distribuzione modulari, ed e' compatibile con tutta la gamma di accessori Acti9 di Schneider Electric come blocchi differenziali Vigi, contatti ausiliari OF e SD, comandi motorizzati e dispositivi di segnalazione. La versione iC60H e' indicata per la protezione di prese di servizio, circuiti di illuminazione, alimentazione di apparecchiature di piccola potenza, sottoquadri di zona e tutte le applicazioni terziarie e industriali in cui sia richiesto un potere di interruzione superiore ai 6kA della versione iC60N.
